山石破碎機介紹

山石破碎機是指礦山設備中的選礦設備中的破碎機械-破碎機，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。目前常用山石破碎機有顎式破碎機、反擊式破碎機、圓錐破碎機、錘式破碎機、沖擊式破碎機、輥式破碎機、復合式破碎機等。顎式破碎機破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。反擊式破碎機能處理邊長100～500毫米以下物料，其抗壓強度最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點;PF-II系列反擊式破碎機，適用于破碎中硬物料，如水泥廠的石灰石破碎，具有生產能力大，出料粒度小的優點。

山石破碎現場

山石破碎機分類及特點

顎式破碎機：顎式破碎機簡稱鄂破(又名老虎口)出現于1858年，具有破碎比大。顎式破碎機品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點,是一級破碎的放心之選設備，因此被廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。該系列破碎機適宜于破碎抗壓強度不高于320MPa(兆帕)的各種軟硬礦石，被破碎物料的大塊度不得大于技術參數表所規定。

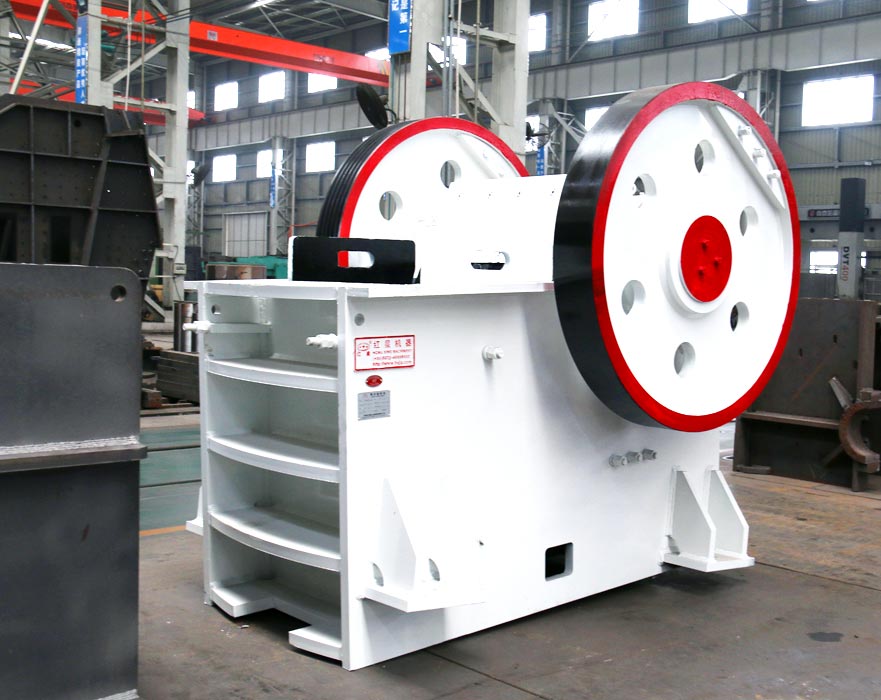

顎式破碎機結構簡單、工作可靠

反擊式破碎機：具有結構簡單、破碎比大、能耗低、產量高、重量輕、破碎后成品呈立方形體等優點，廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。

反擊式破碎機產量高、粒形優異

液壓圓錐破碎機：具有結構簡單、性能穩定、不易故障、維修方便快捷、生產能力大、高產、高質，且具有多種腔形的中細破碎、雙保險控制的液壓與潤滑系統，故廣泛應用于金屬礦山、冶金工業、化學工業、建筑工業、水泥工業及砂石行業等。

液壓圓錐破碎機性能穩定、高產節能

復合式破碎機：是一種融錘破，反擊破于一體的新型高產細碎設備，具有生產能力大、破碎效率高、粉碎比大、磨蝕量小、能耗低、密封性好、運轉平穩、維護方便等突出優點。在建材企業用該設備破碎石灰石、煤、煤矸石和水泥熟料等物料時，可明顯降低入磨粒度，提高磨機產量，是一種較理想的節能破碎設備。

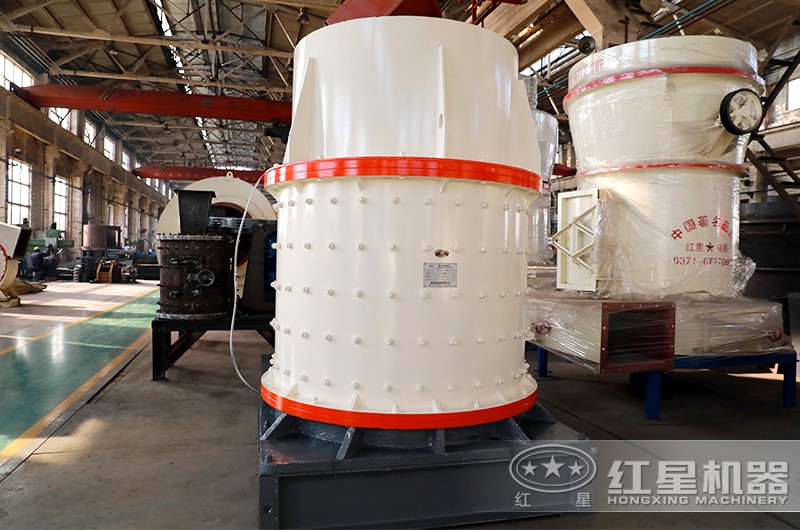

復合式破碎機粉碎比大、能耗低

錘式破碎機：也叫強擊式破碎機，具有破碎比大，生產能力高，產品粒度均勻等特點，該破碎機是冶金、建材、化工和水電等工業部門中細碎石灰石、煤或其他中等硬度以下脆性物料的主要設備之一。

錘式破碎機一次成型

單段破碎機：具有碎碎比大、出料粒度細、工藝簡化、運行成本低等優點，被廣泛應用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金屬礦山和新型綠色建材等行業。

單段破碎機運行成本低

對輥式破碎機：適用于在水泥，化工，電力，冶金，建材，耐火材料等工業部門破碎中等硬度的物料，如石灰石，爐渣 ，焦碳，煤等物料的中碎，細碎作業。

對輥式破碎機中細碎效果好

第三代破碎機：俗稱新型制砂機，廣泛應用于金屬與非金屬礦、水泥廠，砂石冶金等行業。適用中細碎普氏硬度≤5~16的各種礦石和巖石，如鐵礦石、有色金屬礦石、花崗巖、石灰巖、石英巖、沙巖、鵝卵石等。

新型制砂機

顎式山石破碎機設備工作原理

破碎機礦山設備的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

該系列破碎機礦山設備方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎。

顎式山石破碎機設備工作原理圖

技術參數

相關案例

石子破碎生產線

生產能力: 10-1000t/h 配置設備: 顎式破碎機、反擊式破碎機、圓錐破碎機、振動篩、振動給料機、膠帶輸送機、集中電控等設備組成
