圓錐式破碎機型號參數大全

圓錐式破碎機型號參數大全

時間：2019-11-25 09:59:32 作者：紅星機器

河南紅星定期推出價格優惠活動,回饋新老客戶。您還在等什么,快快行動吧！

獲取報價、建廠方案，我們7×24h為您服務

點擊免費咨詢

在眾多礦石破碎機中，圓錐破碎機可算稱得上是破碎機中的“戰斗機”，因?yàn)樗阅軓?qiáng)悍，對付各種硬石頭有一手，更重要的是，不同于其它破碎機易損件不耐磨的缺點，圓錐式破碎機不僅破碎各種石頭效果好，而且易損件更耐用，用戶在后期作業中更省錢。接下來，超詳細圓錐式破碎機型號參數大全送給您！

圓錐式破碎機作業現場

一、單缸圓錐式破碎機

這是一款性能先進的圓錐式破碎機，集機械、液壓、電氣和智能控制等技術于一體，其結構簡單，易于維護，采用層壓破碎，產品粒型好，多種可選擇腔型相結合，破碎效率高。單缸圓錐破碎機分為中碎系列和細碎系列，全新破碎結構，恒腔型設計，襯板使用壽命更長，軋臼壁不需填料，更換維修非?？旖莘奖?。

單缸圓錐式破碎機

二、多缸圓錐式破碎機

利用了多缸液壓技術，破碎比大，在保證產能的基礎上，能耗也得到較好的控制。排料口利用液壓馬達調整，潤滑系統采用小體積液壓潤滑組合式油站，定軸式結構設計等，使用方便的同時也大大降低了設備的基礎投資。另外，該設備所有部件均能從上部及側面拆裝、設備方便維修。

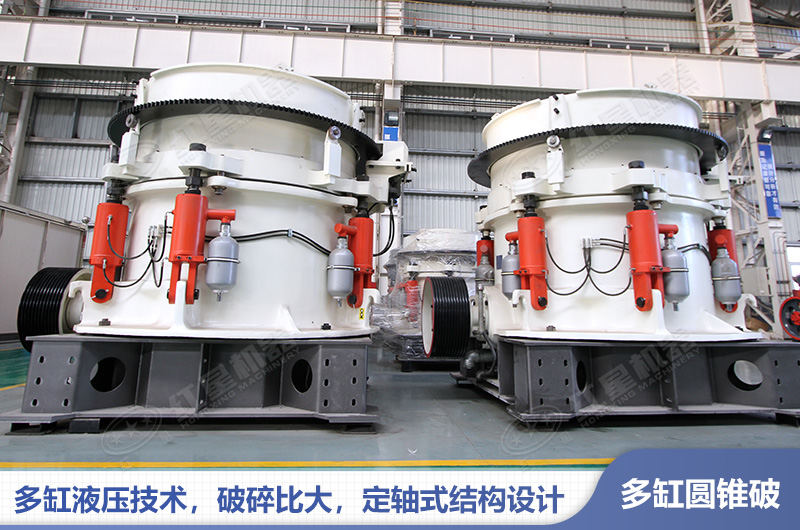

多缸圓錐式破碎機

三、全液壓圓錐式破碎機

機體為鑄鋼結構，在重載部分設置有強筋，密封性好，有保險裝置，大大減小了停機時間，液壓調整機構，便于快速調整排料口大小，通過更換腔型，便可實現粗、中、細碎的轉換，提高生產效益。采用了特定的破碎頻率和偏心距，它破碎的產品中細粒級含量更高，小于閉口邊排料口粒的含量可達8成以上，生產效率非常高，但綜合能耗低。

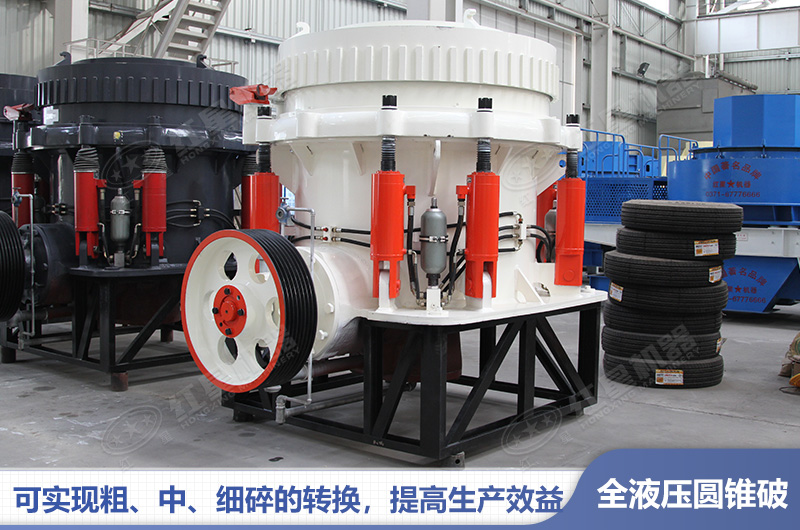

全液壓圓錐式破碎機

四、復合式圓錐破碎機

零件選材與結構設計合理，使用壽命長，破碎后的成品粒度均勻，減少了循環負荷，采用液壓清腔系統，減少了停機時間。

復合式圓錐破碎機

五、移動圓錐式破碎機

整機就是一條可移動的生產線，集給料、破碎、篩分、傳輸于一體，能開到現場作業，無需固定打樁，簡單的安裝調試便可作業，適用于任何作業條件和場地。

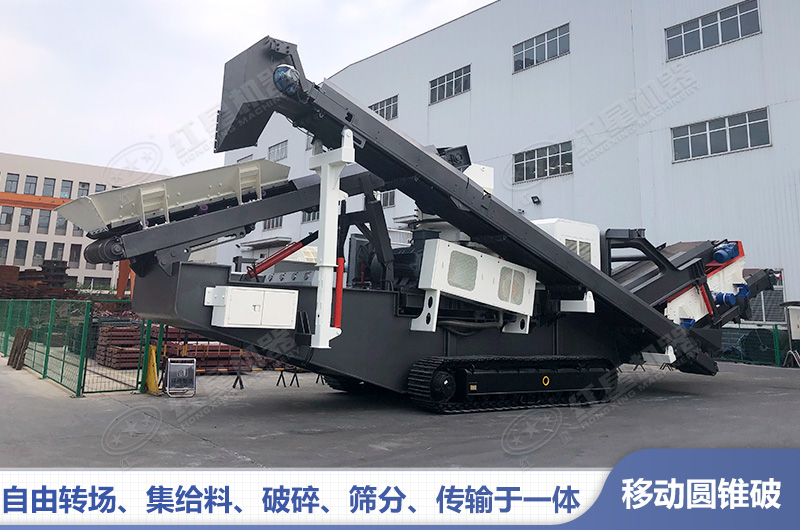

移動圓錐式破碎機

從復合式圓錐破碎機、全液壓圓錐式破碎機、多缸液壓圓錐式破碎機、單缸圓錐式破碎機，到移動圓錐式破碎機，它們的性能在一代代升級，產量在不斷提升，智能化程度也越來越高，朝著更加節能、高產、環保的趨勢不斷更新?lián)Q代。當然，選擇時不是說哪種先進買哪種，也不是哪種便宜買哪種，而是綜合您的場地、投資、產量、成品等需求而定的，如果想了解更多圓錐式破碎機詳情及報價，請聯系在線客服。

紅星機器為用戶設計生產方案

各種圓錐破碎機詳細型號參數

單缸圓錐破碎機：

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

多缸液壓圓錐破碎機：

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

全液壓圓錐破碎機：

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：產量根據不同物料，進料粒度等因素其結果將有所不同

復合型圓錐破碎機(復合型)：

規格	型號	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：產量根據不同物料，進料粒度等因素其結果將有所不同

輪胎圓錐破振動篩移動破碎站：

型號	HX3S185GYS300	HX3S216GYS400	HX3S216HP300
運輸長度	14500	15000	16000
運輸寬度	3000	3000	4550
運輸高度	4400	4500	4600
最大長度	17000	16000	17000
最大寬度	3400	3900	6900
最大高度	5800	6500	4700
重量	34.5	49.5	41
輪胎配置	并裝雙軸	并裝三軸	并裝三軸
圓錐破	GYS300	GYS400	HP300
出料皮帶機	B650×15M×2	B800×15M×2	B800×15M×2
返料皮帶機	B650×14M	B800×14M	B800×16M
成品皮帶機	B500×15M	B800×6M	B650×15M×2
振動篩之下	B800×7M	B800×8M	B800×9M
振動篩型號	3YK1854	3YK2160	3YK2160
