擺式磨粉機又稱懸輥磨或雷蒙磨，是一種“環-輥”碾磨結合氣流篩選、氣力輸送形式的制粉設備，屬于圓盤不動型盤磨機。 擺式雷磨機是一種通用性較強的制粉設備，具有干法連續制粉，粒度分布集中，細度連續可調、結構緊湊等特點。普通擺式雷蒙磨的成品粒度按不同要求可在 0.125—0.044mm（相當于120---325目）范圍內調節，超細擺式雷蒙磨粉機出料細度最細可達1350目。

擺式磨粉機

一、擺式磨粉機工作原理

塊狀物料經鄂式破碎機破碎至一定大小的粒度（粉狀和細粒物料可不經過鄂式破碎機），由斗式提升機將物料垂直輸送到儲料斗，再由電磁振動給料機把物料定量、均勻、連續地送入主機內，進行研磨。研磨后的細粉被鼓風機鼓出的氣流帶出，經置于主機上方的分析機進行分級。細度合乎要求的細粉，隨氣流進入大旋風分離器，分離后粉料經出料管排出即為合格產品。

擺式磨粉機

二、擺式磨粉機運轉詳情

氣流由大旋風分離器上端的回風管進入鼓風機進口，整個氣流風送系統是密閉循環，并且是在負壓下進行操作。 由于被磨物料中含有水分，在研磨時蒸發變為氣體以及整個風管中各法蘭接合處漏入風管的氣體，導致循環氣流中的風量增加，此項增加的風量。從鼓風機和主機中間的余風管導入小旋風分離器。隨同氣流帶出的細粉，經小旋風分離器收集后，由另一個出料管排出，氣體經小旋風分離器上端的排氣管排入大氣。

擺式磨粉機內部構造

擺式磨粉機主機通過傳動裝置帶動中心軸轉動，中心軸的上端連接著一個主要零件---梅花架，梅花架上裝有磨輥裝置形成一個活動支點，它不僅圍繞著中心軸公轉，同時磨輥本身因摩擦而自轉。梅花架下端裝有鏟刀裝置，其位置正好和磨輥裝置相交叉，每一把鏟刀在轉動過程中把喂入主機的物料拋向磨輥與磨環之間，形成一個墊料層，由于磨輥在轉動時所產生的離心力，物料的粉碎即由此產生。

擺式磨粉機分析機的葉片轉盤上裝有60片葉片，通過二級減速。借主軸帶動而旋轉。 由于電磁調速電機轉速可自行調節，所以葉片轉盤速度的快慢也能得到相應的調節。假如要得到很細的成品粒度，那么必須提高葉片的回轉速度，使葉片和粉粒接觸率增加，更多不合要求的粉粒，被葉片拋向外殼壁，失掉離心力，由重力作用回落到主機重磨。合乎規格的粉體由氣流帶出，通過進風管導入大旋風分離器，進行氣體與粉體的分離。

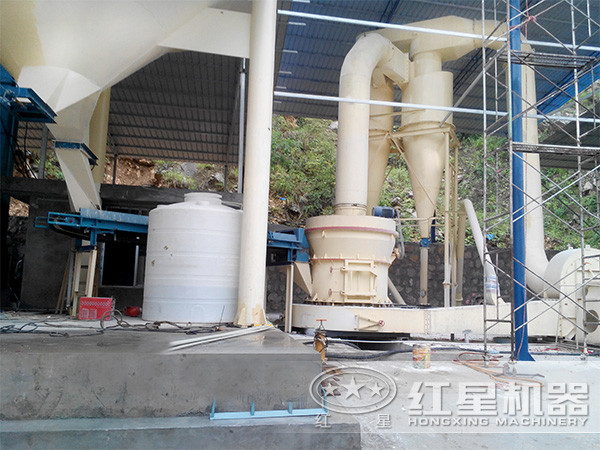

擺式磨粉機作業現場
