搖床

一種搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。我廠生產搖床歷史悠久，并不斷開發創新，從最初的直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代）；到雙曲波床面搖床（上世紀90年代），使搖床的處理量、回收率和富集比都有大幅度的提高。

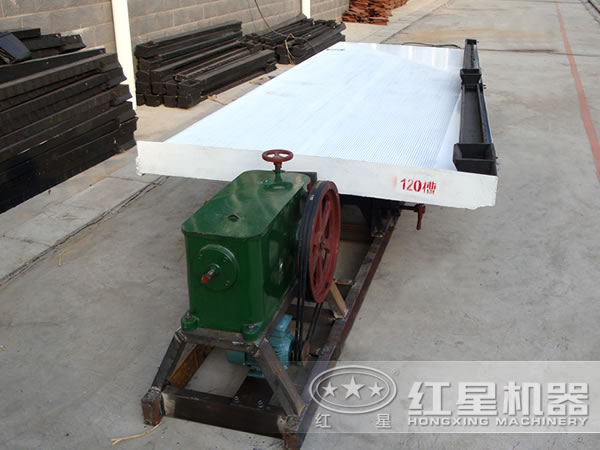

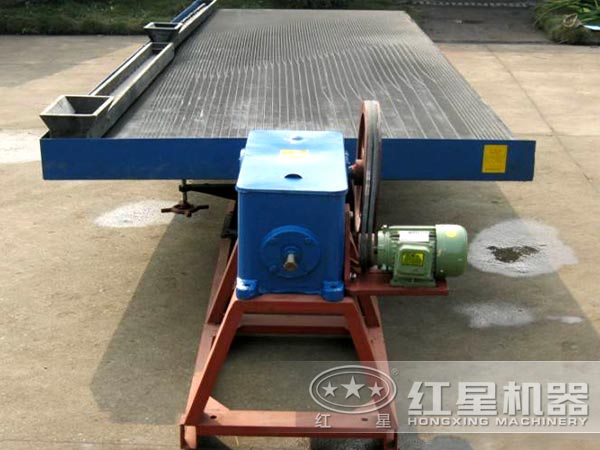

搖床圖片

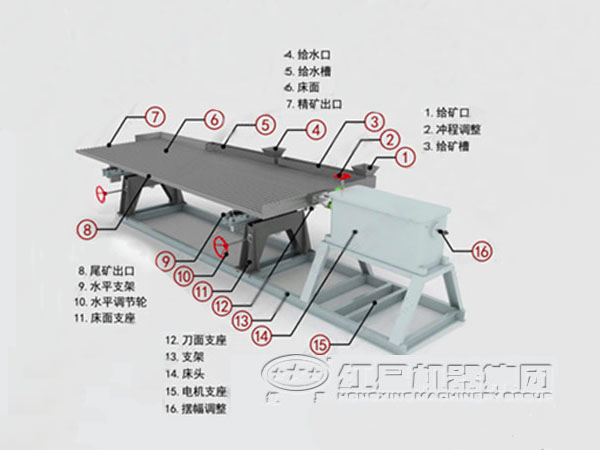

搖床主要結構

搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下 運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。

搖床工作原理

搖床主要分類

主要的選礦配套設備包括：球磨機、節能球磨機、高產節能球磨機、高產球磨機、水泥球磨機、干式球磨機、濕式球磨機、轉筒球磨機、選鐵球磨機、高能球磨機、滾筒式球磨機、攪拌球磨機、礦山球磨機、鄂式破碎機、顎式破碎機、磁選機、永磁筒式磁選機、干式磁選機、濕式磁選機、磁選設備、回轉窯、轉筒烘干機、烘干機、烘干機生產工藝、工業烘干機、體外傳熱烘干機、振動給料機、振動喂料機、電磁振動給料機、振動篩、圓振動篩、直線振動篩、分級機、螺旋分級機、分級設備、浮選機、浮選設備、高產濃縮機，高頻篩，高品篩、成品篩，篩分設備、篩選設備、搖床，圓盤造粒機及各種礦山選礦設備。另外，公司可為用戶提供項目設計，工藝流程設計，標準和非標準設計制造。

6-S型搖床是一種物理選礦設備，它主要用于選別金、銀、鉛鋅、鉭鈮、錫等稀有金屬和貴重金屬礦石。

技術參數
